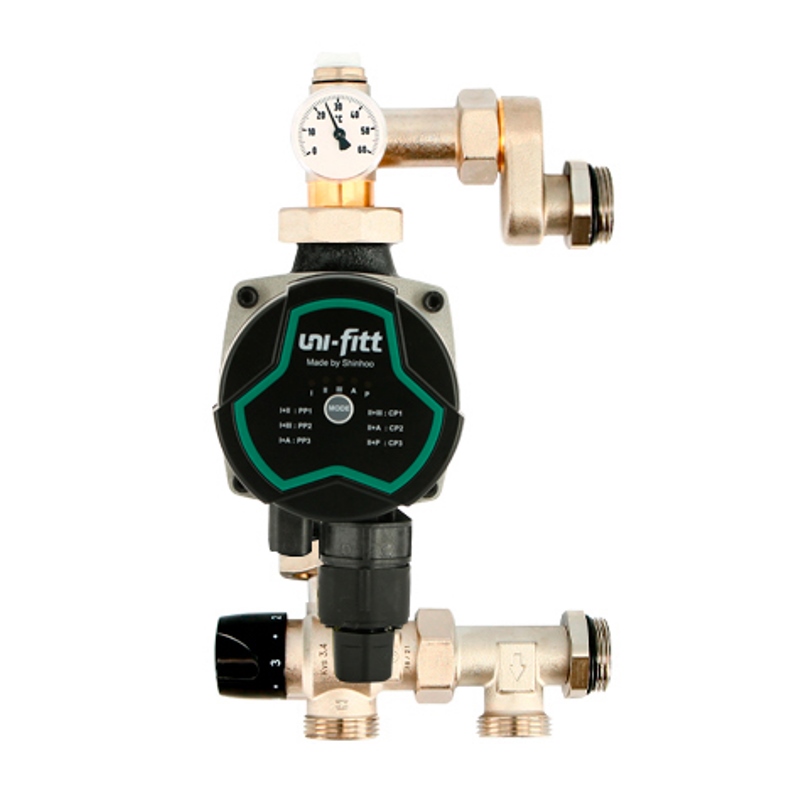

Насосно-смесительная группа SOLOMIX X с наружной резьбой 1", с насосом Uni-Fitt ECP 25/60 130

Насосно-смесительная группа UNI-FITT SOLOMIX X Н 1" с насосом Uni-Fitt ECP 25/60 130 предназначена для создания низкотемпературных систем отопления (типа «теплый пол»). Насосно-смесительная группа Solomix обеспечивают поддержание постоянной температуры в системе тёплого пола на заданном уровне. Монтируются непосредственно на коллекторные группы с числом отводов от 2 до 13. К группе без насоса необходим насос с монтажной длиной 130 мм. Технические параметры насоса подбираются исходя из проекта.

Насосно-смесительную группу SOLOMIX Х возможно устанавливать как слева, так и справа от коллекторной группы. Вариант группы с накидными гайками под плоскую прокладку предназначен для коллекторов с наружной резьбой. Для коллекторов с внутренней резьбой ниппели разъёмных соединений группы снабжены прокладкой O-Ring и контргайкой, что позволяет не использовать для них дополнительные уплотнительные материалы – ускоряя и упрощая монтаж. Подающий коллектор низкотемпературного контура подключается к верхнему блоку группы, обратный коллектор – к нижнему блоку. Подключение к высокотемпературному контуру может быть осуществлено с помощью 1” накидной гайки под плоскую прокладку. Гидравлическая балансировка петель низкотемпературного контура системы отопления осуществляется балансировочными клапанами коллекторной группы. На насосно-смесительной группе SOLOMIX Х возможно ограничить только характеристики насоса.

Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Трёхходовой термостатический смесительный клапан поддерживает на заданном значении температуру в низкотемпературном контуре. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре.

Автоматически подстраивается под изменения сопротивления системы тёплого пола, повышая комфорт и экономя электроэнергию (до 90% по сравнению со стандартным насосом). Потребляемая мощность варьируется в диапазоне 4-40 Вт.

Купить насосно-смесительную группу UNI-FITT SOLOMIX X Н 1" с насосом Uni-Fitt ECP 25/60 130 можно в интернет-магазине duim24.ru по самой выгодной цене с доставкой.

Категория:

Страна

Россия

Производитель

Uni-Fitt

Серия

473

Модель

473E0800

Категория

группы быстрого монтажа

Применение

отопление, теплый пол, система нагрева воды

Тип

насосно-смесительная группа

Функция

подача теплоносителя от котла в контур без смешивания

Монтаж

отдельный / на распределительном коллекторе

Управление

термосмеситель

Основные характеристики:

Диапазон регулирования во вторичном контуре (диапазон регулировки термостатического смесительного клапана)

20÷55 °C

Максимальная температура первичного контура, °C

95 °C

Шкала термометра

0÷80 °C

Максимальное статическое давление

10 бар

Максимальный перепад давления первичного контура, ΔP макс

1,5 бар

Минимальный перепад давления первичного контура, ΔP мин

0,05 бар

Коэффициент пропускной способности смесительного клапана

Kv 3

Мощность (при ΔT 10°С)

14,4 кВт

Диаметр подключения к высокотемпературному контуру

G 1" внутренняя резьба

Диаметр подключения к низкотемпературному контуру

G 1" внутренняя резьба

Межосевое расстояние между коллекторами

210 (180-240) мм

Присоединительный диаметр и монтажная длина циркуляционного насоса

1 1/2", 130 мм

Гарантия на насосную группу

36 месяцев

Насос:

Страна

Россия

Производитель

Uni-Fitt

Серия и модель

ECP 25/60 130

Вид

циркуляционный энергоэффективный

Максимальная высота подъёма H

5,8 м

Максимальный расход Q

3,8 м³/ч

Температура перекачиваемой среды

-10 до +110 °С

Макс. рабочее давление

10 бар

Мин. рабочее давление при <70°С

0.05 бар

Мин. рабочее давление при <90°С

0.28 бар

Максимальная мощность

36 Вт

Напряжение питания

~230 В

Частота переменного тока

50 Гц

Монтажная длинна

130 мм

Номинальная диаметр

25 мм

Тип присоединения

резьба

Вес

2,3 кг

Класс защиты

IP44

Класс изоляции

F

Комплектация:

Насос

да

Отсечной шаровой кран

да

Термостатический смесительный клапан

да

Трехходовой смесительный клапан с подключаемым байпасом

нет

Трехходовой смесительный клапан с подключаемым байпасом и приводом

нет

Патрубок обратного трубопровода

да

Подключение к коллектору

да

Обратный клапан

да, в шаровом кране обратной линии

Блочная EPP изоляция

да

Шаровой кран обратной линии

да

Шаровой кран линии подачи

да

Термометры

да, х2 – на подающей и обратной линиях

Накидные гайки для подключения насоса

да, G 1"1/2

Габариты:

Конструкция:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
